Опис
Цей інноваційний токарний верстат з ЧПК з плоскою платформою можна використовувати так само, як і звичайний токарний верстат.
Водночас, складні процеси, такі як контурне точення або нарізання різьби, можуть виконуватися автоматично завдяки системі керування ЧПУ. Цикловий токарний верстат доступний з FAGOR 8055-TC або SIEMENS 828 D ShopTurn.
- Діаметр точення від: 390 – 810 мм
- Ширина центру від: 1000 – 5680 мм
- Конструкція H
Контакти для замовлення:
+38 (050) 352-05-30
stanko-remont@ukr.net
Характеристики верстата
| WDC 390 | WDC 460 | WDC 560 | WDC 660 | WDC 760 | WDC 810 | |
| макс. ширина, мм | 1.250 | 1.250 | 1.000 /1.500 /2.000 /3.000 | 1.500 /2.000 /3.000 /4.000 | 1.500 /2.000 /3.000 /4.000 /5.000 /6.000 | 1.500 /2.000 /3.000 /4.000 /5.000 /6.000 |
| Ø повороту над станиною, мм | 390 | 460 | 560 | 660 | 760 | 800 |
| макс. поворот над поперечними санчатами, мм | 240 | 295 | 390 | 460 | 560 | 610 |
| макс. Ø точіння в мосту, мм | – | – | 810 | 960 | 1060 | 1100 |
| верх шпинделя | 6 | 6 | 8 | 11 | 11 | 11 |
| отвір шпинделя, мм | 54 | 54 | 80 | 105 | 105 | 104 |
| ширина станини, мм | 270 | 318 | 345 | 480 | 480 | 480 |
| хід пінолі, мм | 155 | 160 | 180 | 300 | 300 | 300 |
| конус MK | 4 | 5 | 5 | 6 | 6 | 6 |
| діаметр пінолі, мм | 58 | 73 | 75 | 105 | 105 | 105 |
| двигун шпинделя, кВт | 7 | 7 | 9 | 15 | 15 | 15 |
| швидкість подачі Z/X, мм/хв | 9.000 /10.000 | 9.000 / 10.000 | 7.000 /5.000 | 7.000 /5.000 | 7.000 /5.000 | 7.000 /5.000 |
| точність повторення, мм | +/- 0,005 /300 | +/- 0,005 /300 | +/- 0,005 /300 | +/- 0,005 /300 | +/- 0,005 /300 | +/- 0,005 |
| точність позиціонування, мм | +/- 0,01 /300 | +/- 0,01 /300 | +/- 0,01 /300 | +/- 0,01 /300 | +/- 0,01 /300 | +/- 0,01 |
Документація
Відео роботи верстата

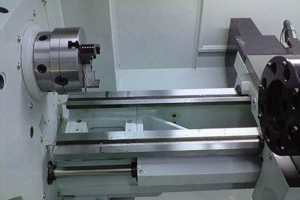

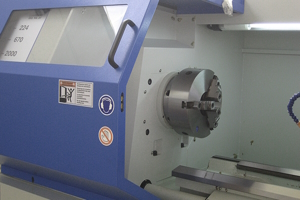

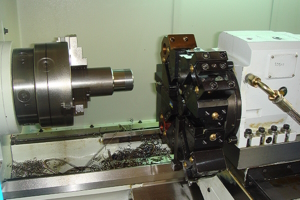

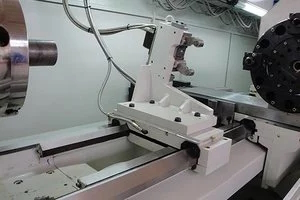

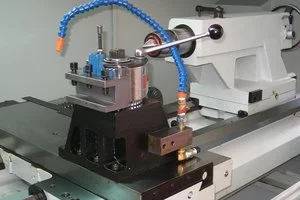

Фотогалерея
