Опис

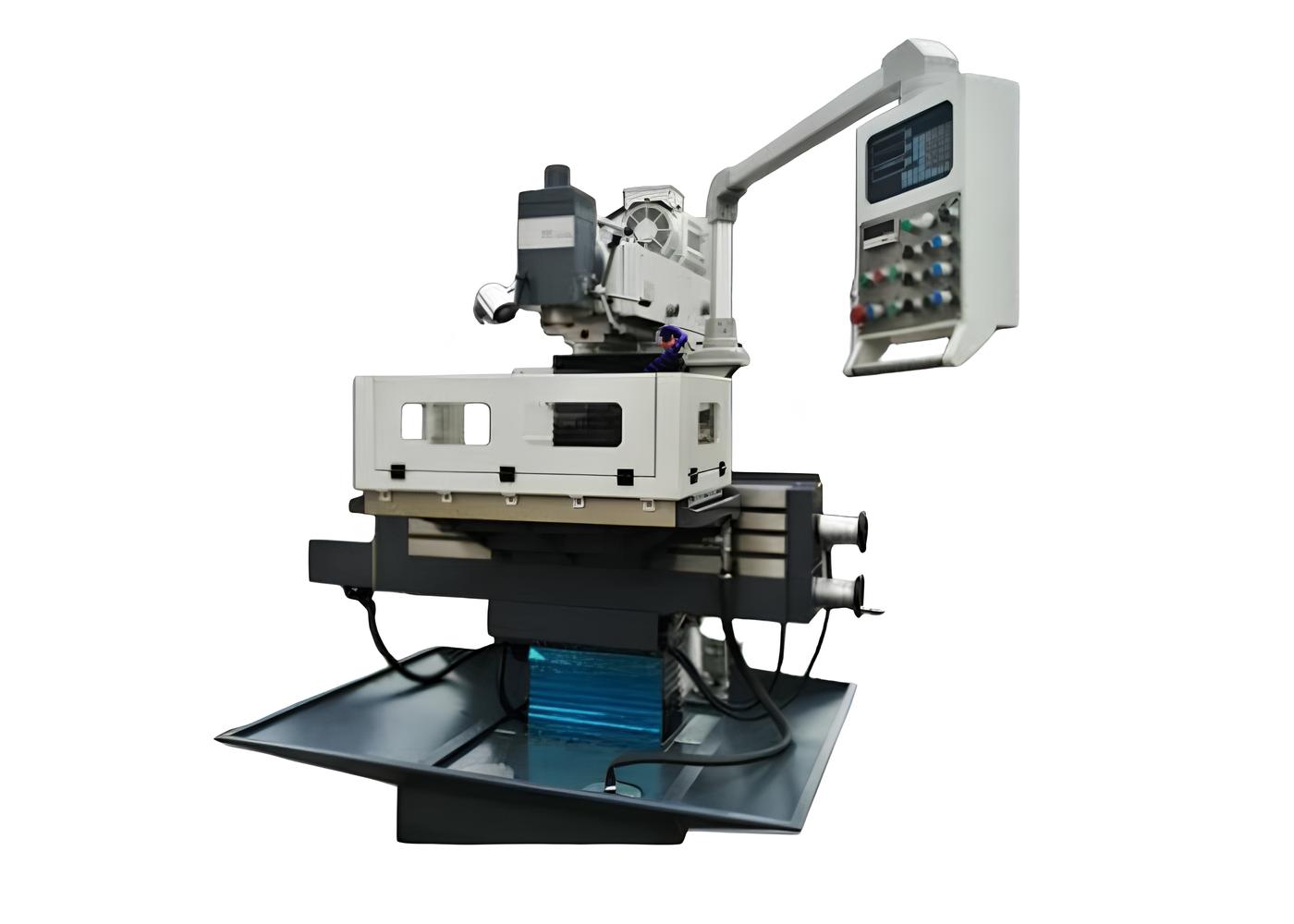

Універсальний консольно-фрезерний верстат або універсальний інструментальний фрезерний верстат з горизонтальним та вертикальним фрезерним пристроєм. Швидкість шпинделя плавно регулюється у 2 діапазонах. Включає поворотну вертикальну фрезерну головку та цифровий дисплей по 3 осях.
- Додатково з поворотним столом
- Швидкість шпинделя плавно регулюється у 2 діапазонах
- Поворотна вертикальна фрезерна головка з висувною пінолею
- Кульовий гвинт по всіх 3 осях
- Плавно регульована подача через серводвигун

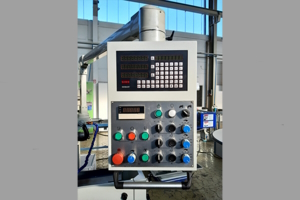

- 3-осьовий цифровий дисплей

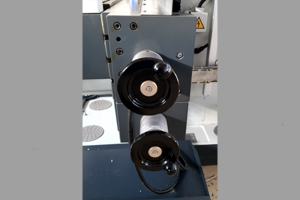

- Електронні маховики
Контакти для замовлення:
+38 (050) 352-05-30
stanko-remont@ukr.net
Характеристики верстата
| FCD 400 | FCD 500 | FCD 600 | |
| Макс. навантаження на стіл, кг | 160 | 200 | 300 |
| Розміри столу з фіксованим кутом, мм | 750 x 320 | 800 x 400 | 850 x 450 |
| Кількість Т-подібних пазів | 5 | 6 | 7 |
| Ширина Т-подібних пазів | 63 | 63 | 63 |
| Поверхня затиску столу, мм | 890 x 225 | 1020 x 225 | 1190 x 250 |
| Поздовжній хід, мм | 405 | 500 | 600 |
| Поперечний хід, мм | 305 | 400 | 450 |
| Вертикальний хід, мм | 400 | 400 | 450 |
| Тримач шпинделя | Горизонтальний: ISO 40 Вертикальний: ISO 40 | Горизонтальний: ISO 40 Вертикальний: ISO 40 | Горизонтальний: ISO 40 Вертикальний: ISO 40 |
| Швидкість, об/хв | 40-2000 | 40-2000 | 40-2000 |
| Хід пінолі, мм | 60 | 60 | 80 |
| Діапазон повороту фрезерної головки | +/- 90° | +/- 90° | +/- 90° |
| Швидкість шпинделя | 40-2000 | 40-2000 | 40-2000 |
| Подача по осі X/Y/Z, мм/хв | 10-1000 | 10-1000 | 10-1000 |
| Швидка подача Z/X, мм/хв | 1200 | 1200 | 1200 |
| Шпиндельний двигун, кВт | 3,7 | 3,7 | 5,5 |
| Розміри (ДхШхВ), мм | 1500 x 1700 x 1800 | 1500 x 1700 x 1800 | 1600 x 1800 x 2000 |
| Вага верстата, приблизно, кг | 1450 | 1550 | 1750 |
Документація
Відео роботи верстата

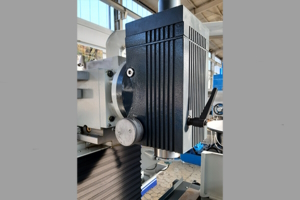

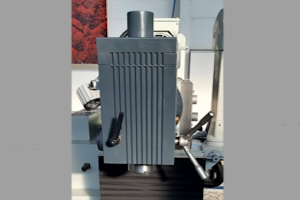

Фото верстата
